Stensiililaskuri

Juotospastan painatus on ehkä kriittisin vaihe pintaliitosprosessissa. Siinä onnistuminen vaatii sen, että pasta irtoaa stensiilin aukoista ja jää piirikortille juotospädeille. Tämä laskuri auttaa sinua määrittämään sopivan stensiilin paksuuden ja varmitamaan juotospastan irtoamisen stensiilin aukoista.

• Area Ratio: Käytetään neliön ja ympyrän muotoisille aukoille.
  • Suositus on ≥ 0.66.
• Aspect Ratio: Käytetään suorakaiteen muotoisille aukoille, jotka ovat pitkiä ja kapeita.
  • Suositus on ≥ 1.5.
• 5-pallon sääntö: Varmistaa sen, että yksittäiset juotosrakeet eivät tuki stensiilin aukkoa.
  • Suositus on > 5.

Valitse stensiilistä pienin ja kriittisin aukko, syötä sen mitat laskuriin ja syötä haluamasi stensiilin paksuus. Yleensä stensiilin paksuun on 0,12, – 0,13mm ja siitä on hyvä lähteä liikkeelle. Laskuri näyttää irtoaako juotospasta pienimmästä aukosta. Jos laskuri näyttää ettei pasta irtoa, pienennä stensiilin paksuutta.

Stensiilin aukkoja yleensä pienennetään 10%. Varmista stensiilitiedostosta onko aukot valmiiksi pienennetty vai ovatko alkuperäisessä 1:1 koossa. Yleensä ovat. Siinä tapauksessa syötä arvo 90 ”Aukon skaalaus (%)” -kenttään jolloin pienennys otetaan huomioon laskurissa.

Jos aukko on erittäin pieni ja vaatisi erittäin ohuen stensiilin, voidaan kyseisen aukon tai aukot jättää pienentämättä stensiilissä ja jättää ne todelliseen 1:1 kokoon tai jopa suurentaa 5-10%. Esimerkiksi ympyrän muotoinen aukko halkaisijaltaan 0,23mm.

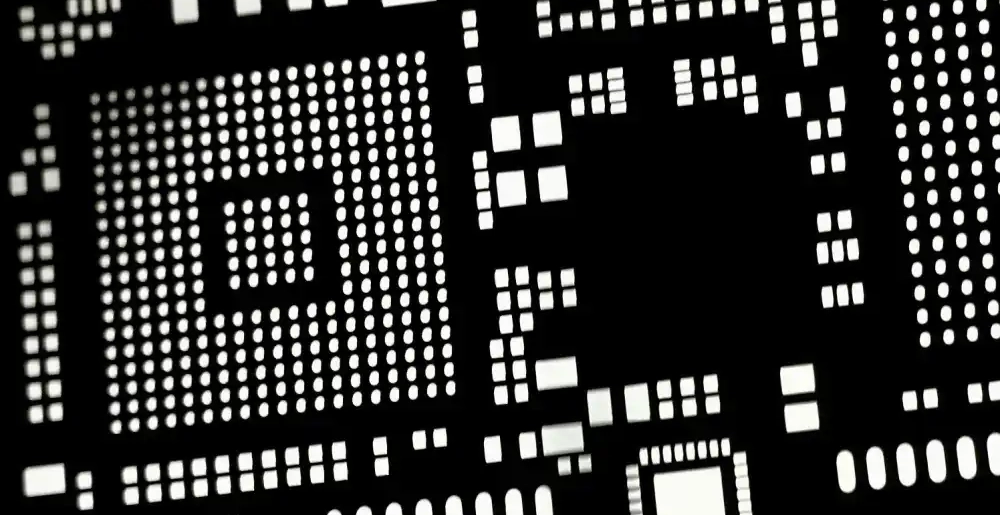

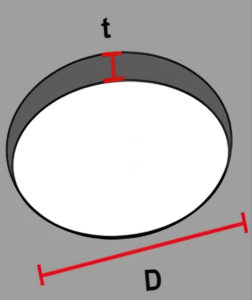

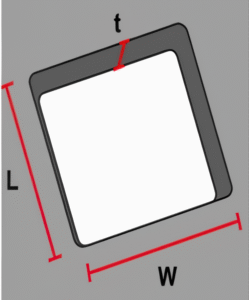

Neliön ja ympyrän muotoiset aukot

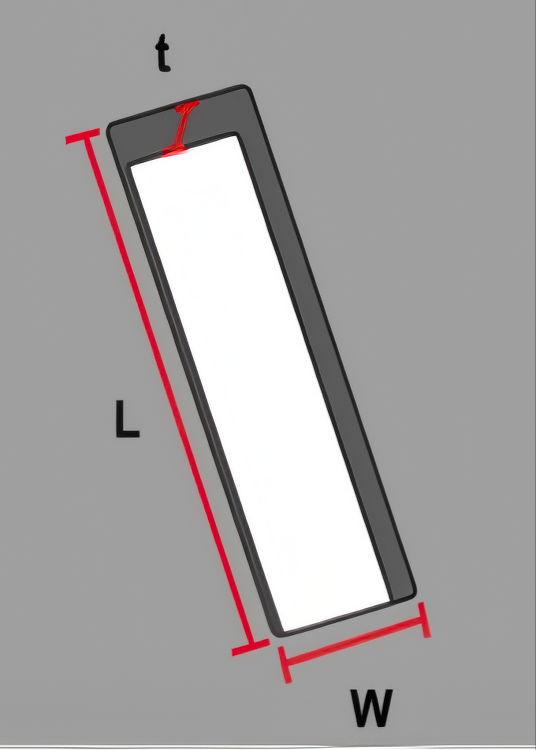

Suorakaiteen muotoiset aukot

Aspect ratio -arvoa käytetään, kun aukon pituus on huomattavasti suurempi kuin leveys. Aspect ratio tulisi olla ≥ 1.5. Tällaisia stensiilin aukkoja on esimerkiksi QFP mikropiireillä.

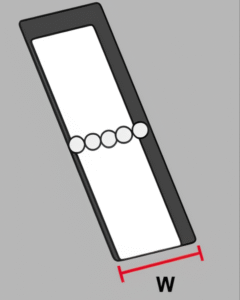

5-pallon sääntö

Stensiilin aukon kapeimpaan kohtaan tulee mahtua vähintään viisi suurinta juotosraetta vierekkäin. Tällä varmistetaan ettei juotospasta tuki stensiilin aukkoa. Tähän voidaan vaikuttaa valitsemalla pienirakeisen juotospastan tyypin.

Juotospastan tyyppi	Raekoko µm (min)	Raekoko µm (max)
Type 1	75	150
Type 2	45	75
Type 3	25	45
Type 4	20	38
Type 5	15	25
Type 6	5	15
