Miten valitaan oikea juotoslämpötila?
Käsin juottaminen on elektroniikan valmistuksen ja korjauksen perustaito, mutta juotosliitoksen onnistumiseen vaikuttaa yksi ratkaiseva tekijä: oikea lämpötila. Juotoskolvin lämpötila vaikuttaa suoraan liitoksen kestävyyteen sekä komponenttien ja piirilevyn toimintakyvyn säilymiseen.

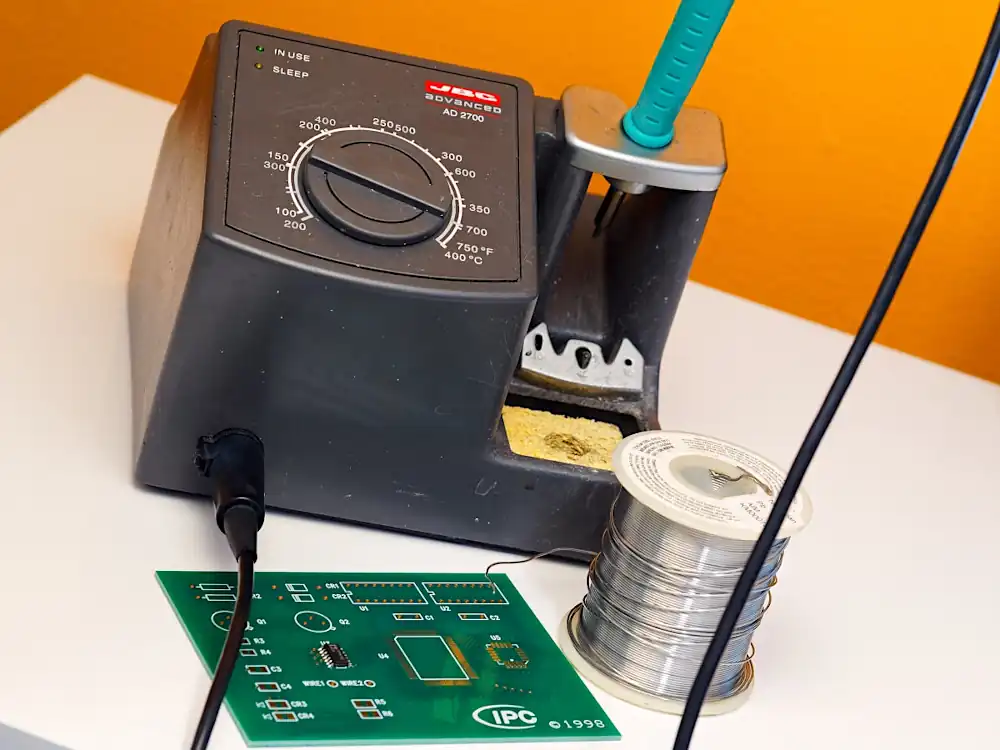

Juotoslämpötilan valintaan vaikuttavat useat tekijät, kuten juotteen koostumus (lyijyllinen tai lyijytön sekä juotteen seos), komponenttien herkkyys, liitoksen koko ja piirilevyn materiaali. Hyvä juotosasema mahdollistaa tarkan lämpötilansäädön, mikä parantaa sekä työnteon laatua ja mahdollistaa erityyppisten juotosten suorittamisen.
Suositellut lämpötila-alueet eri käyttötarkoituksiin
| Sovellus | Lämpötila-alue |
|---|---|
| Yleinen juottaminen FR4-/lasikuitupiirilevylle | 320–380°C |
| Yleinen juottaminen keraamiselle piirilevylle | 400-450°C |
| Suuret maatasot | 370–420°C |
| Johtimet | 300–360°C |
Miksi oikea juotoslämpötila on tärkeä?
- Juotteen tarttuvuus: Liian matala juotoslämpötila estää juotteen kunnollisen levittymisen ja tarttumisen juotettaville pinnoille, jolloin syntyy heikkoja tai kylmiä liitoksia.
- Fluksin toimivuus: Liian korkea juotoslömpötila polttaa fluksin heikentäen fluksin toimintaa ja aiheuttaa ylimääräistä juotoskäryä.
- Komponenttien suojaaminen: Liiallinen lämpö voi vaurioittaa herkkiä komponentteja, nostaa juotospädejä irti piirikortilta tai sulattaa johdineristyksiä.

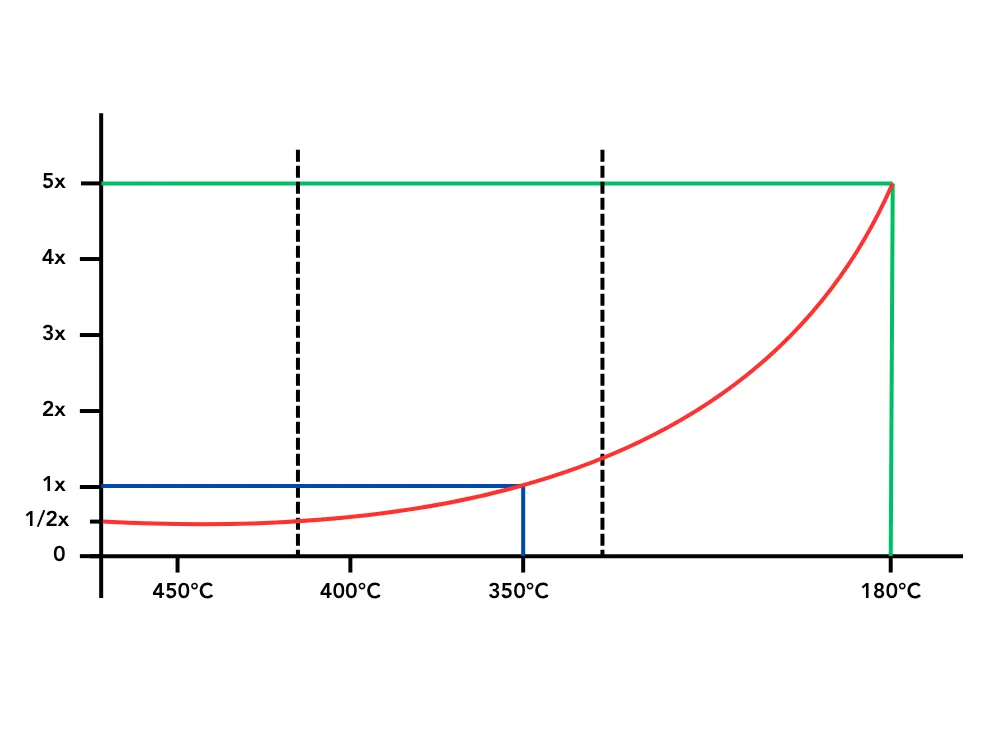

- Juotosterien käyttöiän lisääminen: Korkea lämpötila kiihdyttää juotosterän hapettumista ja lyhentää juotosterän käyttöikää.
Kuinka löytää optimaalinen juotoslämpötila?
Käytännössä kannattaa aloittaa noin 350 °C:n tasolta ja säätää tarvittaessa ±30 °C:n verran suuntaan tai toiseen kunnes juotos onnistuu. Tarkempi lämpötilan valinta riippuu mm. seuraavista asioista:
- Juotteen tyyppi (lyijyllinen vai lyijytön tai juotteen seos)
- Liitoksen koko ja massiivisuus (kuinka paljon liitos ja sen ympäristö imee lämpöä itseensä)
- Juotosterän malli
- Piirilevyn materiaali (FR4, keraaminen jne.)
- Komponenttien lämönherkkyys
Esimerkiksi keraamiset piirilevyt vaativat yleensä korkeampaa juotoslämpötilaa (400–450 °C), kun taas herkät komponentit voivat edellyttää matalampaa, alle 350 °C:n lämpötilaa vaurioiden välttämiseksi. Mikäli yhdistetään keraaminen piirikortti tai perinteinen FR4-pohjainen piirikortti suurilla maatasoilla sekä lämpöherkät komponentit, korostuu lämpötilan hallinta entisestään ja muuttuu haastavaksi. Lämpöä pitää saada juotokseen niin paljon, että juote sulaa, mutta ei kuitenkaan niin paljon, että lämpöherkkä komponentti vaurioituu.
Myös juotosterän koko vaikuttaa. Suurempi juotosterä siirtää lämpöä tehokkaammin, jolloin lämpötilaa voi usein laskea. Vastaavasti ohut ja terävä juotosterä voi vaatia hieman korkeampaa lämpötilaa kompensoidakseen ohuen juotosterän huonompaa lämmönsiirtymistä juotosalueelle.
Yleisimpiä virheitä juotoslämpötilan valinnassa:
- Liian korkea (>400 °C): Polttaa fluxin, vaurioittaa piirilevyä tai komponenttia ja kuluttaa juotosterän nopeasti.
- Liian matala (<300 °C): Juote ei tartu kunnolla, syntyy kylmiä liitoksia. Liian matalalla juotoslämpötilalla tarvitaan pitkä juotosaika ja komponentit altistuvat pidempään lämmitykselle.
- Lämpömassan huomioimatta jättäminen: Massiiviset komponentit ja maatasot vaativat enemmän lämpöä, kun taas herkät SMD-komponentit juottuvat helpommin matalemmalla lämpötilalla.
