Elektroniikan korjaustyöpisteen ergonomia

Kun suunnittelet elektroniikan korjauspistettä, ergonomia ei ole pelkkä bonus, se on välttämättömyys. Olitpa sitten ammattilainen tai harrastaja, joka aikoo perustaa oman korjausbisneksen, kannattaa työpiste suunnitella heti alusta alkaen niin, että se tukee sekä työskentelymukavuutta että työturvallisuutta.

Miksi ergonomia on tärkeää?

Elektroniikkatöissä istutaan usein pitkiä aikoja juottamassa ja tarkastelemassa pieniä komponentteja. Huonosti suunniteltu työpiste voi johtaa kroonisiin kipuihin, tehottomuuteen ja jopa pysyvään haittaan. Ergonominen työpiste parantaa sekä mukavuutta että työn laatua.

Työpisteen perusasiat kuntoon

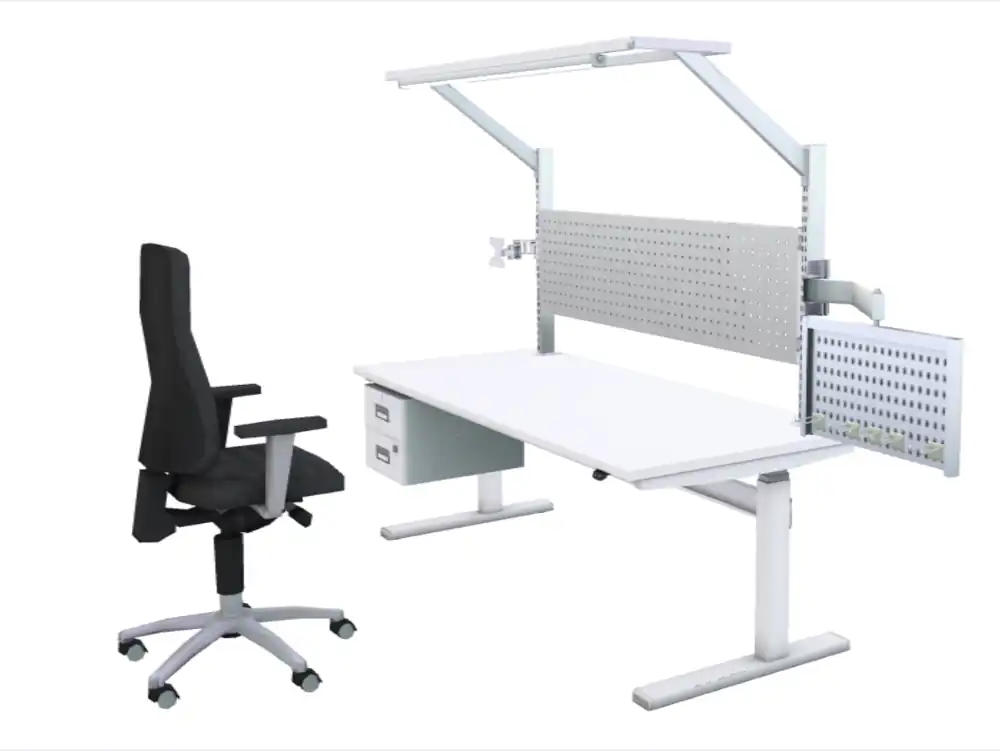

Sähkösäädettävä työpöytä

Työpöydän korkeuden tulee olla säädettävissä niin, että kädet lepäävät luonnollisesti hieman vyötärön yllä. Korkeudensäätö on erityisen tärkeä mikroskooppityössä, jolloin ranteet pysyvät neutraalissa asennossa.

Hyvä tuoli on kaiken A ja O

Valitse tuoli, jossa on:

• Korkeussäätö ja hyvä ristiseläntuki
• Säädettävät käsinojat
• ESD-suojaus herkkien komponenttien suojaamiseksi

Kärynpoisto

Kärynpoisto tulisi sijoittaa suoraan juotospisteen lähelle, mieluiten mikroskoopin alle. Tämä estää haitallisten savujen hengittämisen ja suojaa mikroskoopin optiikkaa syövyttäviltä huuruilla. Jos haluat lisätietoja kärynpoistosta niin lue artikkelini aiheesta.

Mikroskooppi on työpisteen sydän

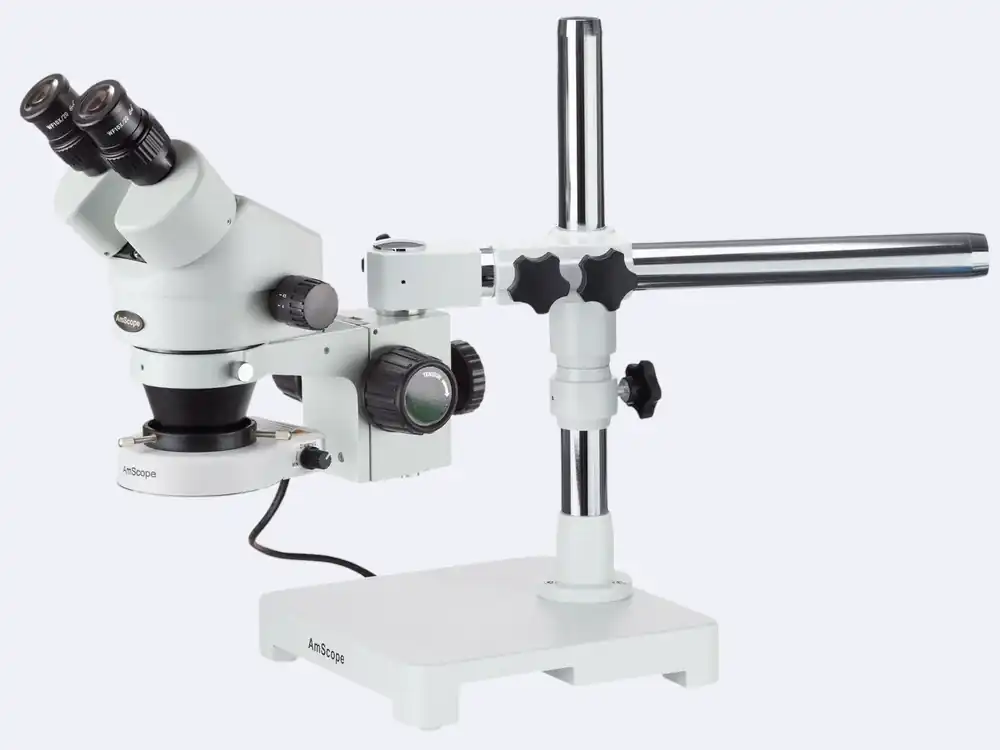

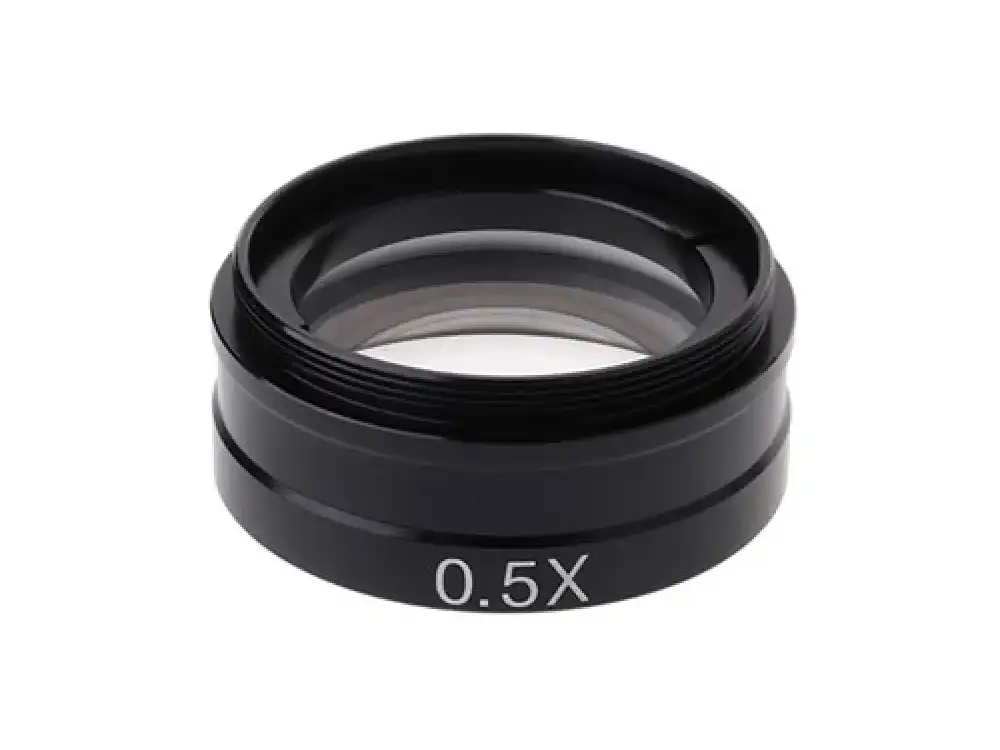

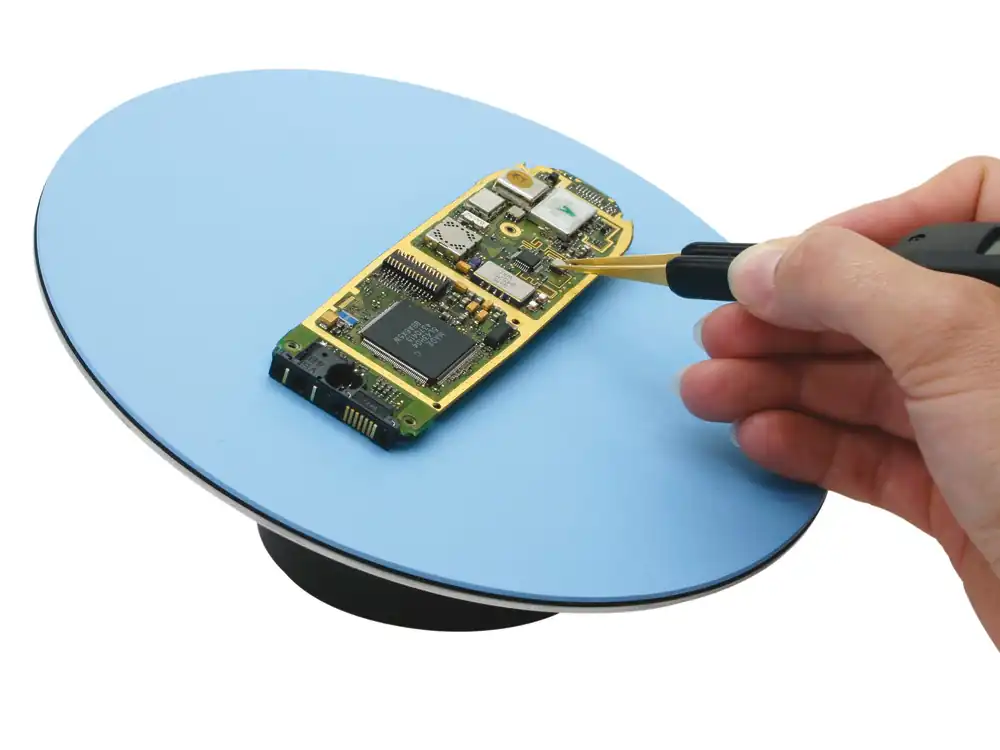

Mikroskooppi on ehdottomasti tärkein väline, jos haluat irrottaa ja juottaa pieniä komponentteja tai etsiä visuaalisia vikoja piirikorteilta. Mikroskoopin tulee olla keskellä, suoraan edessäsi. Optinen stereomikroskooppi boom-varrella antaa parhaan liikkumavaran. 0.5x apulinssi kasvattaa näkökenttää ja suojaa mikroskoopin linssiä roiskeilta. Hyvä lisävaruste on myös niin sanottu ”ball table” eli palloalusta, jonka avulla voit kääntää ja kallistaa piirilevyn helposti tarkastelun aikana.

Työkalujen sijoittelu

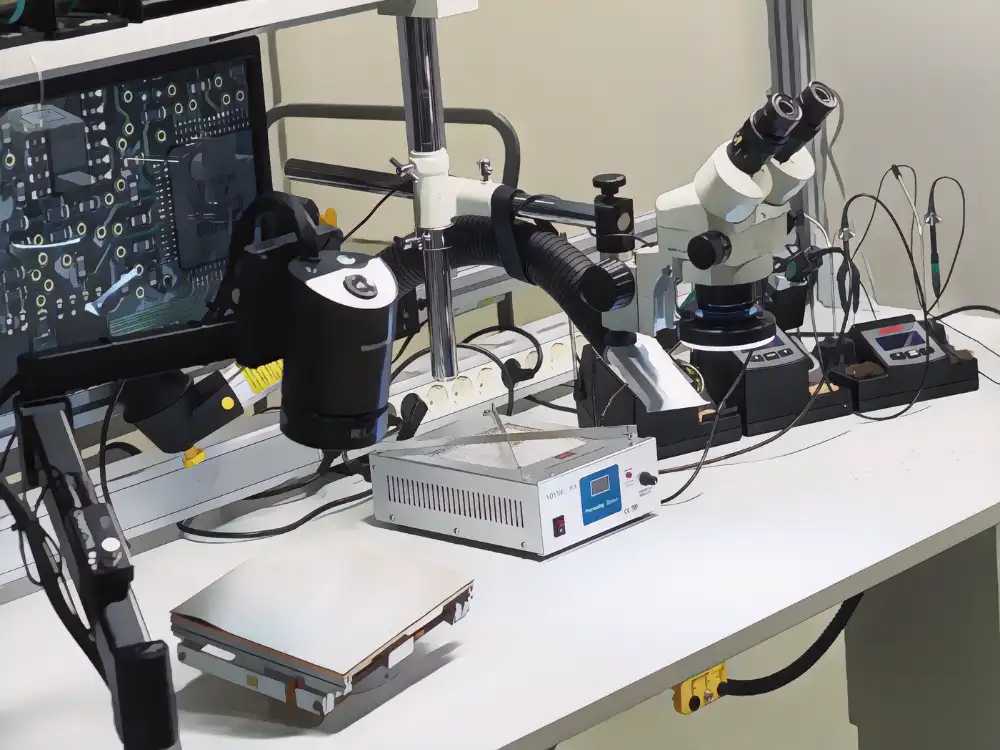

Järjestele työkalut loogisesti mikroskoopin ympärille. Usein käytetyt laitteet, kuten juotinasema ja kuumailma-asema, kannattaa sijoittaa käden ulottuville molemmin puolin mikroskooppia.

Valaistus

Yleistilan valaistus

Valitse kirkas, tasainen valo (4000–6000K), joka ei jätä varjoja eikä aiheuta heijastuksia.

Mikroskooppivalo

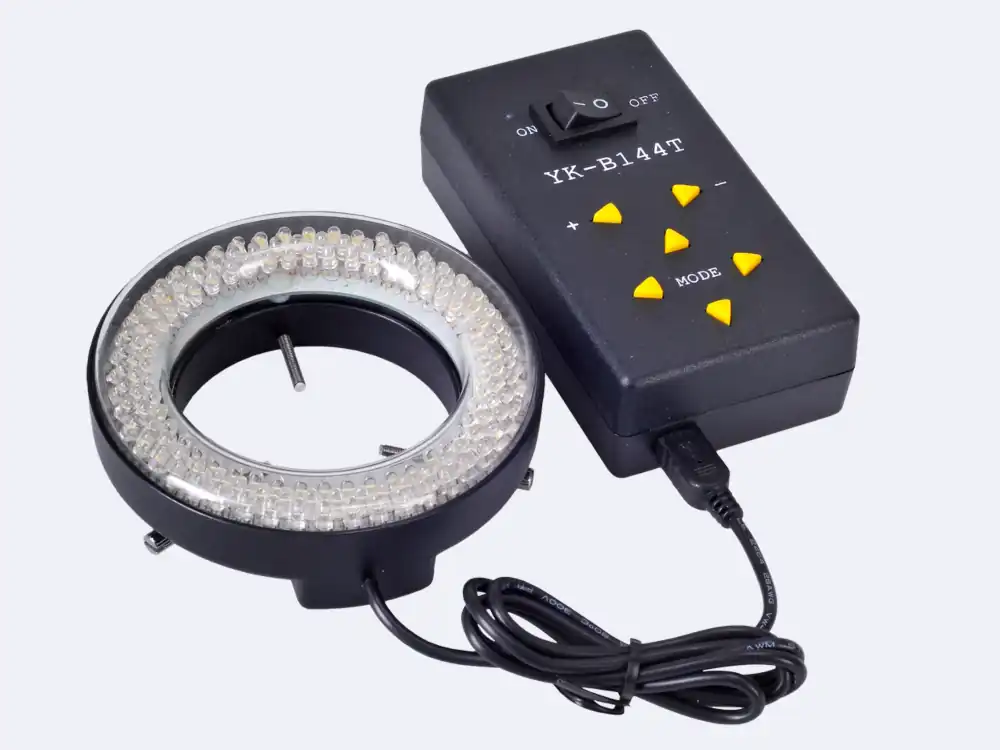

LED-rengasvalo (vähintään 60 lediä) mikroskoopin ympärillä parantaa näkyvyyttä. Säädettävä valaistuksen voimakkuus ja mahdollisuus suunnata valoa eri kulmista helpottaa komponenttien päällä olevien pienten merkintöjen lukemista.

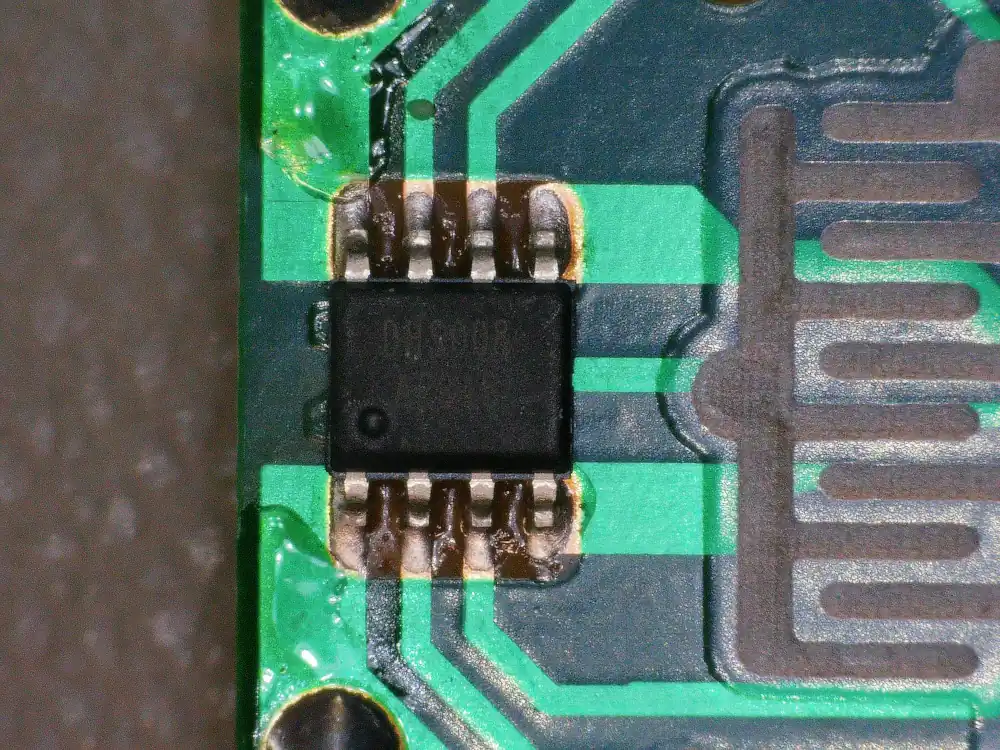

• Valaistus suoraan yläpuolelta: Aiheuttaa heijastuksia kirkkailta pinnoilta ja estää komponenttien merkintöjen näkymisen.

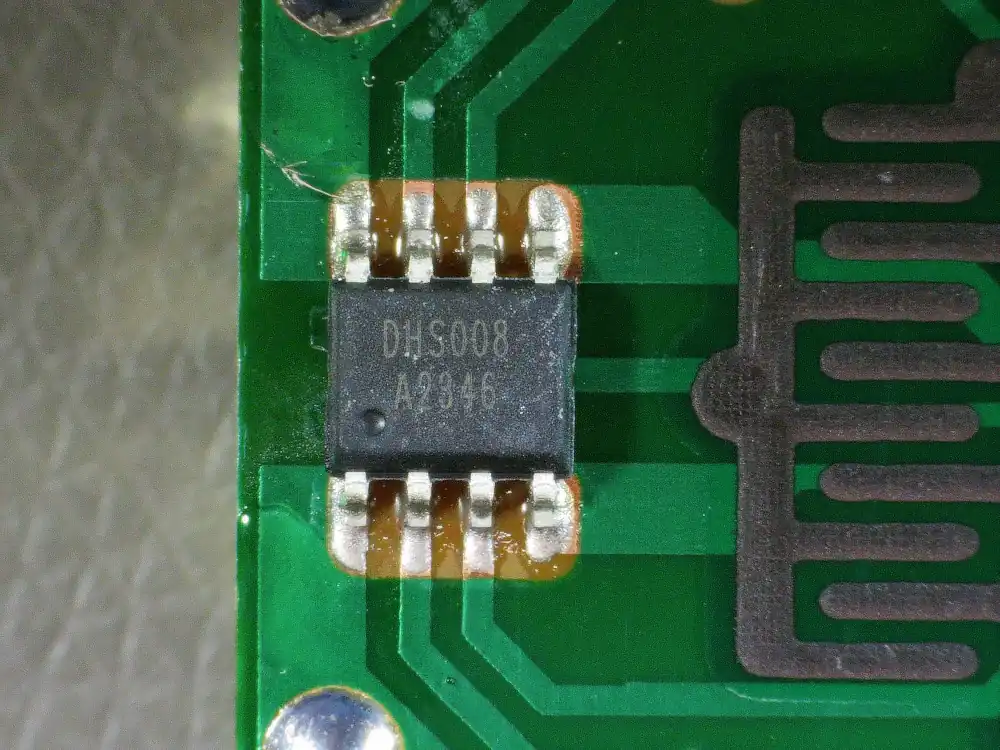

• Valaistus sivuilta: Ei aiheuta heijastuksia kirkkailta pinnoilta ja komponenttien merkinnät pysyvät näkyvissä.

Muita ergonomiavinkkejä

• Järjestele kaapeloinnit siististi niin, että ne eivät vie pöytätilaa tai haittaa työskentelyä.
• Sijoita näyttö niin, että voit vilkaista siihen helposti mikroskoopin takaa.
• Käytä työkalutelineitä ja pöytämattoa, jossa on valmiina lokerot pienille irrallisille ruuveille.

Vältä nämä virheet

• Työpöytä väärällä korkeudella
• Huonosti säädetty tuoli
• Riittämätön valaistus
• Mikroskoopin huono sijoittelu ja säädöt
• ESD-suojauksen laiminlyönti

Yhteenveto

Kun ergonomia on kunnossa, työ sujuu tehokkaammin ja turvallisemmin. Panosta näihin asioihin:

• Sähkösäädettävä ESD-suojattu työpöytä
• Ergonominen ja ESD-suojattu tuoli
• Looginen työkalujen sijoittelu
• Tehokas valaistus ja kärynpoisto
• Siisti ja toimiva työympäristö

Hyvä ergonomia on investointi, joka maksaa itsensä takaisin sekä työssä jaksamisen että lopputuloksen laadun muodossa. Tee tarvittavat muutokset jo tänään. Kroppasi ja projektisi kiittävät.
